Cấu tạo, chức năng của máy cắt decal tem nhãn

Cấu tạo, chức năng của máy cắt decal tem nhãn

Máy cắt decal là thiết bị dùng để cắt giấy decal phục vụ cho nhu cầu cắt dán trang trí và nhiều mục đích khác trong nhiều lĩnh vực đời sống.

1. Máy cắt decal dùng để làm gì?

Máy cắt decal là một loại máy được dùng cho những công việc dưới đây:

  • Cắt decal làm bảng hiệu, hộp đèn: Máy cắt decal có thể cắt chữ, logo, đường viền, hoa văn, hình ảnh đơn sắc để làm bảng hiệu, hộp đèn, dán kính, dán tường, dán xe, dán tàu,…
  • Làm chữ nổi Mica, đồng, nhôm, inox: Một chiếc máy cắt decal bình thường, có thể hỗ trợ việc cắt chữ nổi mica, đồng, nhôm, inox, nhựa cho các công ty, cơ sở quảng cáo.
  • Cắt vật liệu rập may: Những chiếc máy cắt decal loại tốt (Mimaki, Graphtec) hỗ trợ rất tốt cho các công ty may mặc. Máy có thể cắt các vật liệu rập may thay vì bạn phải cắt tay hay đầu tư mua những máy chuyên dùng hàng tỷ bạc.
  • Khắc chữ nổi, hoa văn, hình ảnh cho ghế đá, bia mộ: Một máy cắt decal kết hợp với một máy bắn cát có thể thay thế cho một máy CNC khắc bia mộ, làm ghế đá với chi phí chỉ bằng 1/5.
  • Vẽ kiến trúc, vẽ bản đồ, vẽ sơ đồ: Thay vì phải mua một máy in khổ lớn về chuyên vẽ sơ đồ, kiến trúc, xây dựng – bạn có thể đầu tư một máy cắt decal. Máy cắt Decal có thể làm rất tốt công việc này nhờ chế độ vẽ với bút vẽ kèm theo.
  • Cắt số nhà, số xe, số điện thoại, nhãn hàng: Hỗ trợ cực tốt cho các công ty vận tải, taxi, tàu biển, công ty điện lực thợ quảng cáo,…
  • Cắt bế tem xe, tem nhãn hàng hóa, tem bảo hành, tem mã vạch: Với khổ cắt lớn, tốc độ nhanh,độ chính xác cao, máy cắt decal là một công cụ không thể thiếu cho các ngành: Tem xe, các công ty xuất nhập khẩu, các công ty sản xuất,…
  • Máy cắt decal còn dùng được nhiều việc: Tất cả những công việc cần cắt, bế decal hay giấy đều có thể dùng máy cắt decal.

2. Cấu tạo của máy cắt Decal

Máy cắt decal gồm hai phần chính: Phần điều khiển và phần chấp hành.

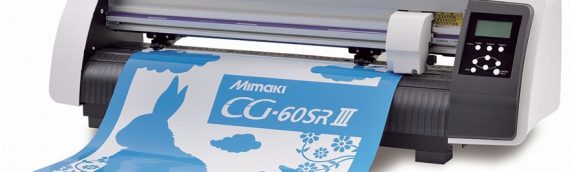

Máy cắt decal
Máy cắt decal

Phần điều khiển

Phần điều khiển gồm chương trình điều khiển và các cơ cấu điều khiển.

  • Chương trình điều khiển: Là tập hợp các tín hiệu (gọi là lệnh) để điều khiển máy, được mã hóa dưới dạng chữ cái, số và một số ký hiệu khác như dấu cộng, trừ, dấu chấm, gạch nghiêng…
  • Các cơ cấu điều khiển: Nhận tín hiệu từ cơ cấu đọc chương trình, thực hiện các phép biến đổi cần thiết để có được tín hiệu phù hợp với điều kiện hoạt động của cơ cấu chấp hành, đồng thời kiểm tra sự hoạt động của chúng thông qua các tín hiệu được gửi về từ các cảm biến liên hệ ngược.

Bao gồm các cơ cấu đọc, cơ cấu giải mã, cơ cấu chuyển đổi, bộ xử lý tín hiệu, cơ cấu nội suy, cơ cấu so sánh, cơ cấu khuếch đại, cơ cấu đo hành trình, cơ cấu đo vận tốc, bộ nhớ và các thiết bị xuất nhập tín hiệu.

Đây là thiết bị điện – điện tử rất phức tạp, đóng vai trò cốt yếu trong hệ thống điều khiển của máy cắt decal.

Phần chấp hành

Phần chấp hành gồm máy cắt decal và một số cơ cấu phục vụ vấn đề tự động hóa như các cơ cấu tay máy, ổ chứa dao, bôi trơn, tưới trơn, hút thổi phôi, cấp phôi …

Cũng như các loại máy cắt khác, đây là bộ phận trực tiếp tham gia cắt decal để tạo hình chi tiết. Tùy theo khả năng công nghệ của loại máy mà có các bộ phận : Hộp tốc độ, hộp chạy dao, thân máy, sống trượt, bàn máy, trục chính, ổ chứa dao, các tay máy…

Kết cấu từng bộ phận chính có những đặc điểm riêng để đảm bảo quá trình điều khiển tự động được ổn định, chính xác, năng suất và đặc biệt là mở rộng khả năng công nghệ của máy.

  • Hộp tốc độ: Phạm vi điều chỉnh tốc độ lớn, thường là truyền động vô cấp, trong đó sử dụng các ly hợp điện từ để thay đổi tốc độ được dễ dàng.
  • Hộp chạy dao: Có nguồn dẫn động riêng, thường là các động cơ bước. Trong xích truyền động, sử dụng các phương pháp khử khe hở của các bộ truyền như vít me – đai ốc bi…
  • Thân máy: cứng vững, kết cấu hợp lý để dễ thải phoi, tưới trơn, dễ thay dao tự động. Nhiều máy có ổ chứa dao, tay máy thay dao tự động, có thiết bị tự động hiệu chỉnh khi dao bị mòn.

3. Phân loại máy cắt Decal

Máy cắt decal được chia ra làm 2 loại chính: máy cắt decal dạng cuộn và máy cắt decal dạng phẳng.

  • Máy cắt decal dạng cuộn: Sử dụng đầu dao cắt chạy qua lại thông qua dây curoa kéo kết hợp trục nhám lăn kéo decal. Máy cắt dạng cuộn có thể cắt, vẽ mọi đường nét chúng ta vẽ từ máy tính. Đây là loại máy cắt decal phổ thông nhất.
  • Máy cắt decal dạng phẳng: Máy cắt dạng phẳng có bàn cắt cố định, chỉ có đầu dao cắt chạy qua lại thông qua phần mềm điều khiển từ máy tính.

Máy cắt phẳng thường được dùng trong ngành may mặc, giày da, túi xách và bao bì.

Máy cắt decal dạng phẳng
Máy cắt decal dạng phẳng

4. Những loại giấy nào có thể cắt được bằng máy cắt decal?

  • Giấy decal nhựa: Giấy có tráng sẵn lớp keo dính dính ở mặt sau và được bảo vệ bằng một lớp giấy đế khác, sau khi lột lớp đế, lớp decal được đè nhẹ dính vào bề mặt sản phẩm.
  • Giấy decal phản quang: Một loại giấy decal nhưng khác là được mạ một lớp kẽm kim loại có tính chất phản quang mặt trên nhằm đáp ứng cho những sản phẩm đặc thù như máy móc, điện tử hay những loại nhãn mác cảnh báo.
  • Film nhựa: cũng là một loại decal phản quang nhưng được làm từ chất liệu film nhựa trong mờ như kính. Đây là dòng decal đang được sử dụng rộng rãi trên thị trường, áp dụng tại văn phòng, các tòa nhà cao ốc, xe hơi,.. có tác dụng làm dịu ánh sáng do nắng chiếu trực tiếp và làm mát không gian bên trong hay dùng làm khuôn ép hạt cườm trong lĩnh vực thời trang.
  • Một số loại giấy khác: Không chỉ có giấy decal, máy cắt decal còn là “cây kéo đa năng” khi cắt được trên nhiều loại giấy trang trí , bìa các-tông,… phục vụ cho nhu cầu tạo hình sản phẩm.
Máy cắt decal có thể sử dụng được trên nhiều chất liệu
Máy cắt decal có thể sử dụng được trên nhiều chất liệu

5. Những thương hiệu máy cắt Decal uy tín

Dưới đây là một số thương hiệu và dòng máy cắt Decal chất lượng, uy tín, dễ sử dụng, được nhiều cơ sở in ấn tin dùng và có giá thành hợp lý:

  • Máy cắt Decal Graphtec – Nhật Bản (dòng FC8600, CE6000 Plus)
  • Máy cắt Decal Mimaki – Nhật Bản (dòng CG SRIII, CG FXII)
  • Máy cắt Decal Summa – Bỉ
  • Máy cắt Decal Roland – Nhật Bản
  • Máy cắt Decal GCC – Đài Loan
  • Máy cắt Decal Pcut
  • Máy cắt Decal Refine
  • Máy cắt Decal Rabbit

Những thông tin trên đây về máy cắt Decal sẽ hữu ích cho các xưởng, các cơ sở in ấn decal tem nhãn và các doanh nghiệp hoặc cá nhân có nhu cầu in ấn decal số lượng ít tại nhà.
